[전자회로] 오실로스코프로 주파수와 전압 찍어보기

오실로스코프는 전압과 주파수를 측정하는 기계이다.

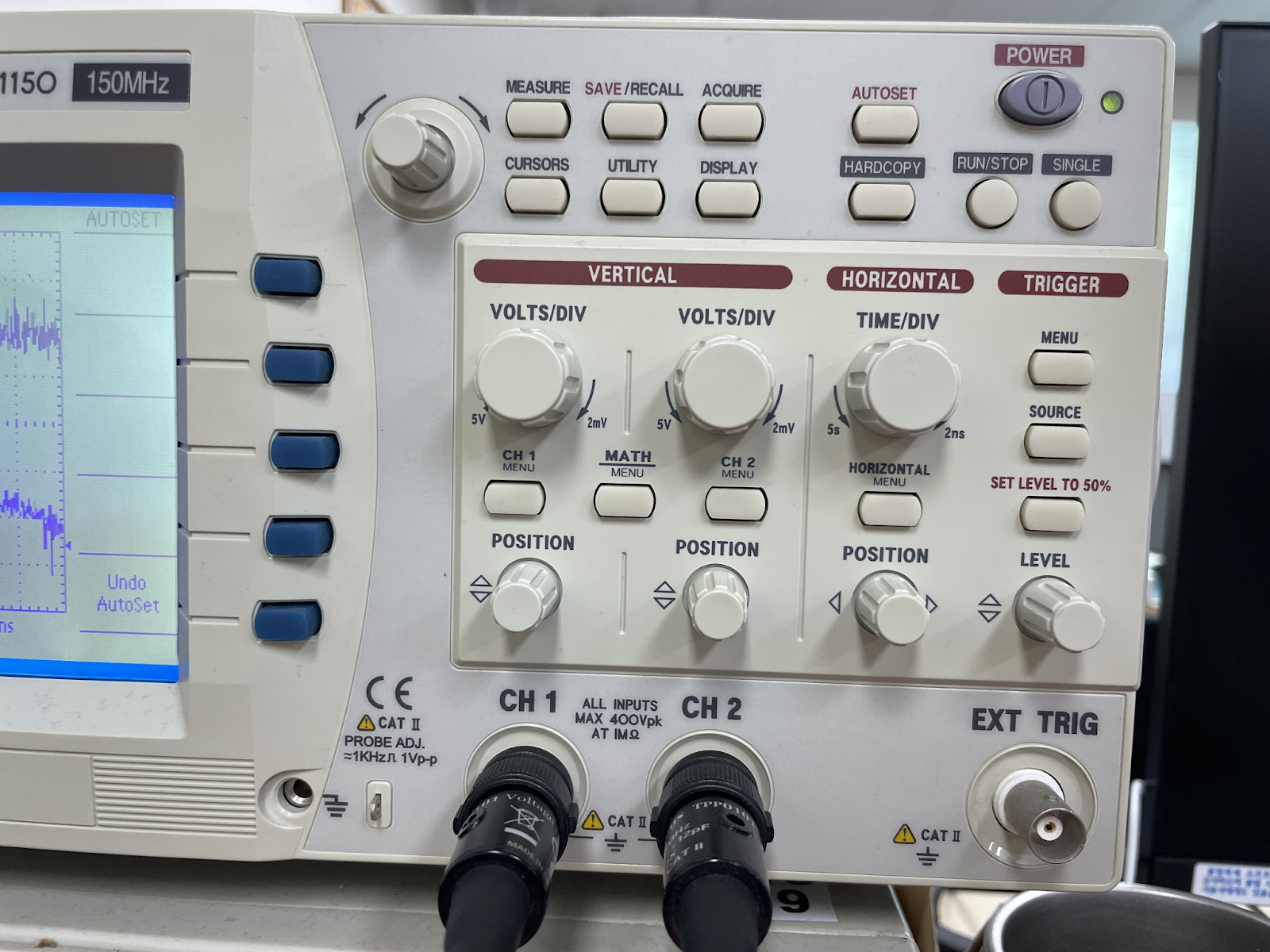

오실로스코프 버튼

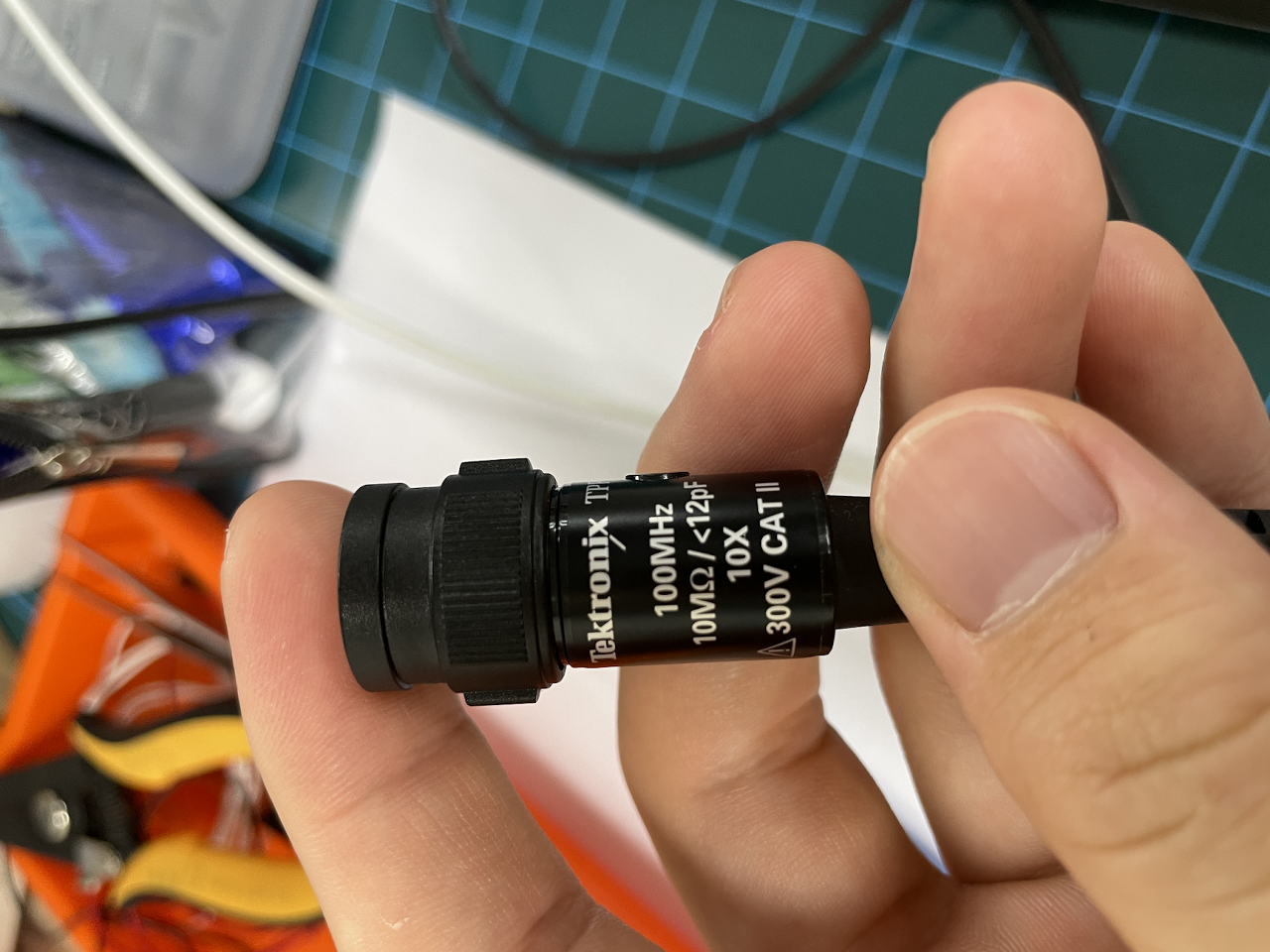

오실로스코프에 장착하는 프로브

현재 사용중인 프로브는 10X라고 표시되어 있고 이는 입력 전압이 100V면 1/10으로 down 시켜서 10V로 넣어주는 프로브라는 뜻임. 즉, 입력을 1/10으로 down시켜서 넣어주는거



처음에 사용을 잘 못하겠을 때는 autoset 버튼을 누르면 알아서 맞춰줌 b

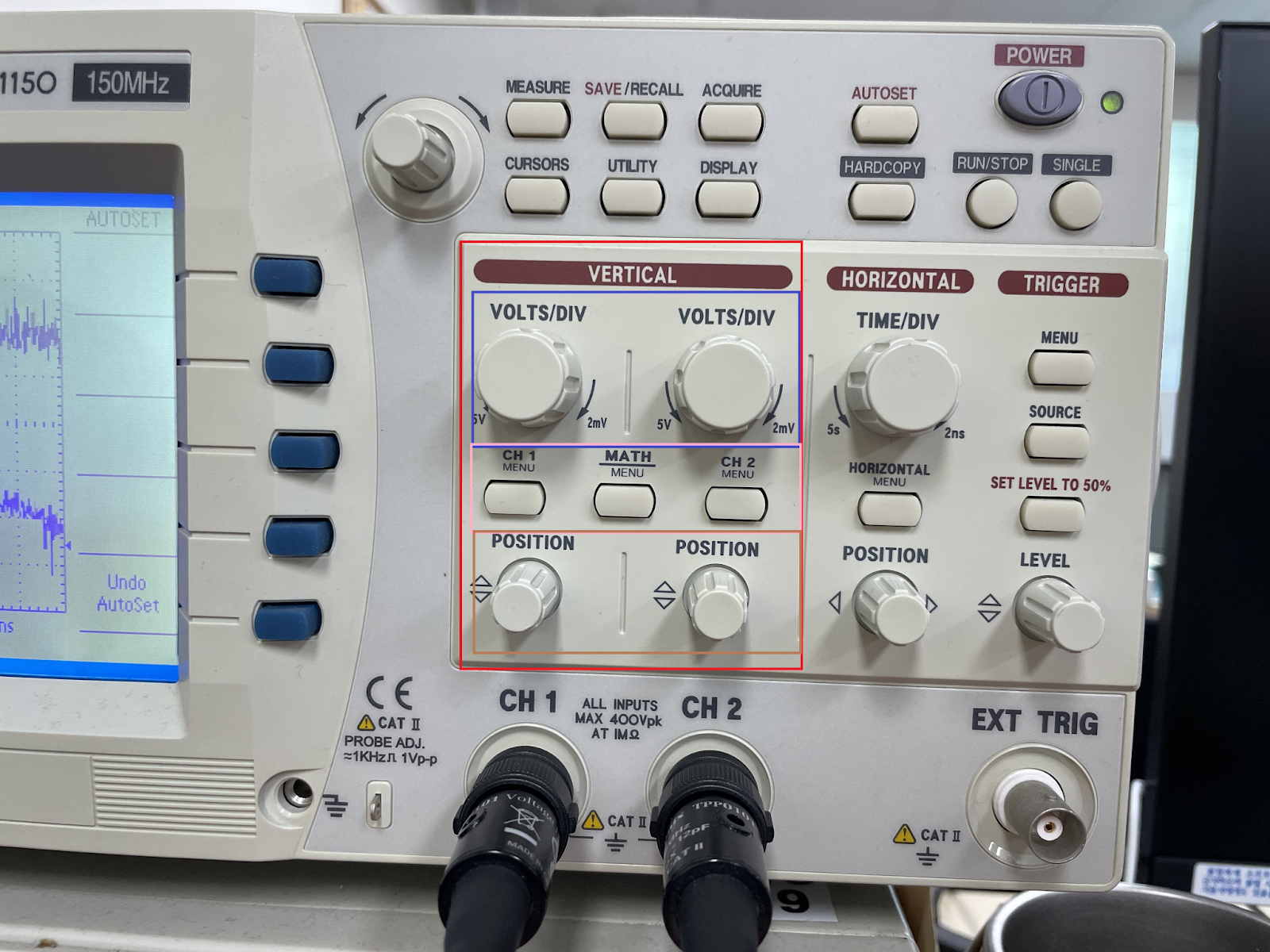

파랑색 부분이 전압 높여주고 낮게 해주는 부분(vertical volt조절(ch1,ch2 2개 있음.))

이걸 조절하면 세로 한칸의 V 크기가 바뀌는거임.

가운데 핑크색이

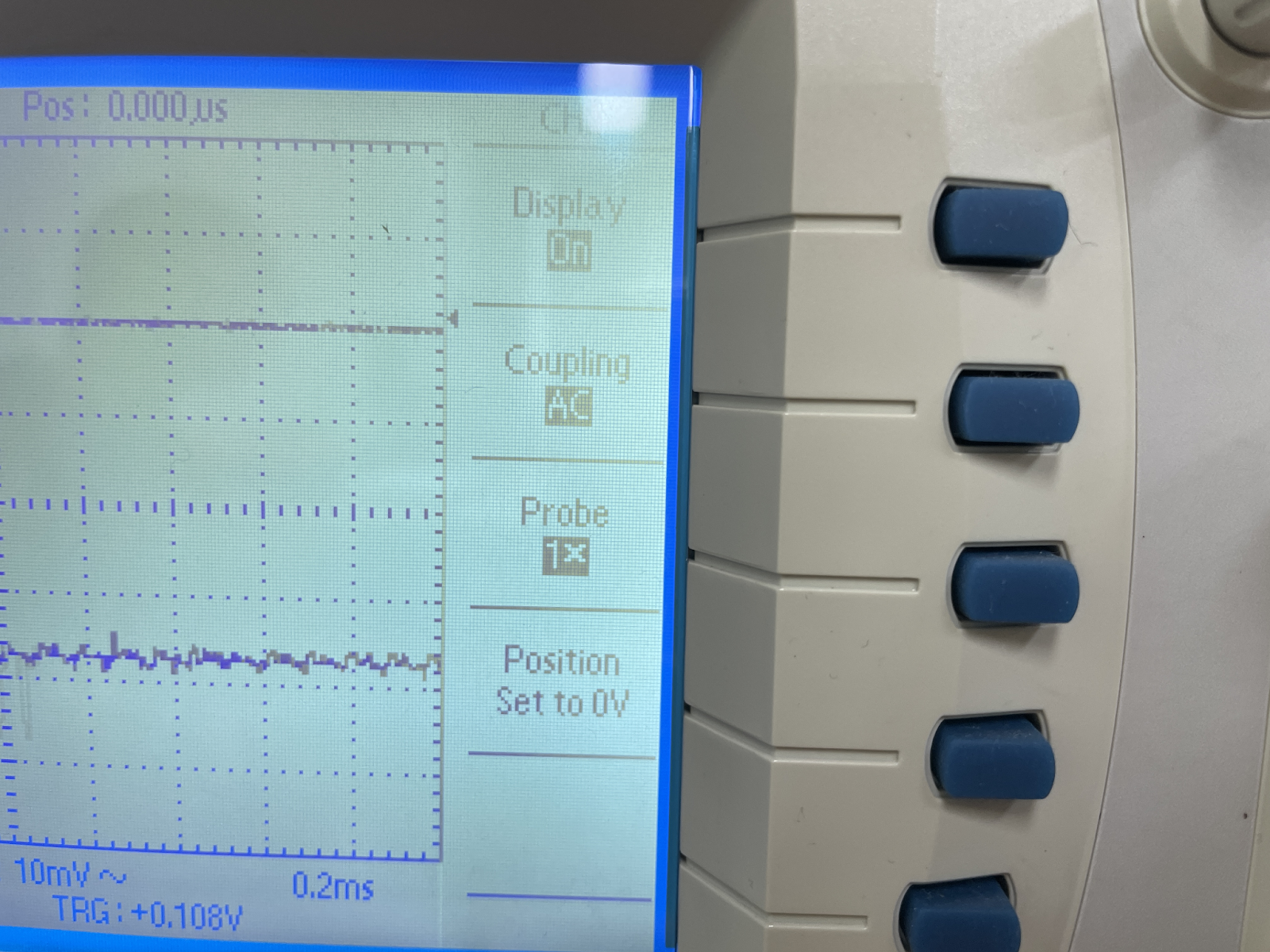

display 여부/ coupling AC, DC, GND 중에 선택/ PROBE 배율을 1~1000까지 선택/ 파형 위치를 0에 맞춰줌

coupling 선택에서 AC는 AC만 보여주고 DC는 AC+DC보여줌.

갈색은 그냥 DISPLAY에서 세로 위치 조절

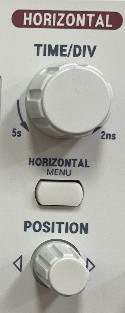

horizontal time 조절 (하나 밖에 없음)





주기를 늘리고 낮출수 있음. 파형을 확대해서 볼지 축소해서 볼지 결정하는게 TIME/DIV

시간을 앞으로 뒤로 돌리는건 제일 아래에 있는 거.

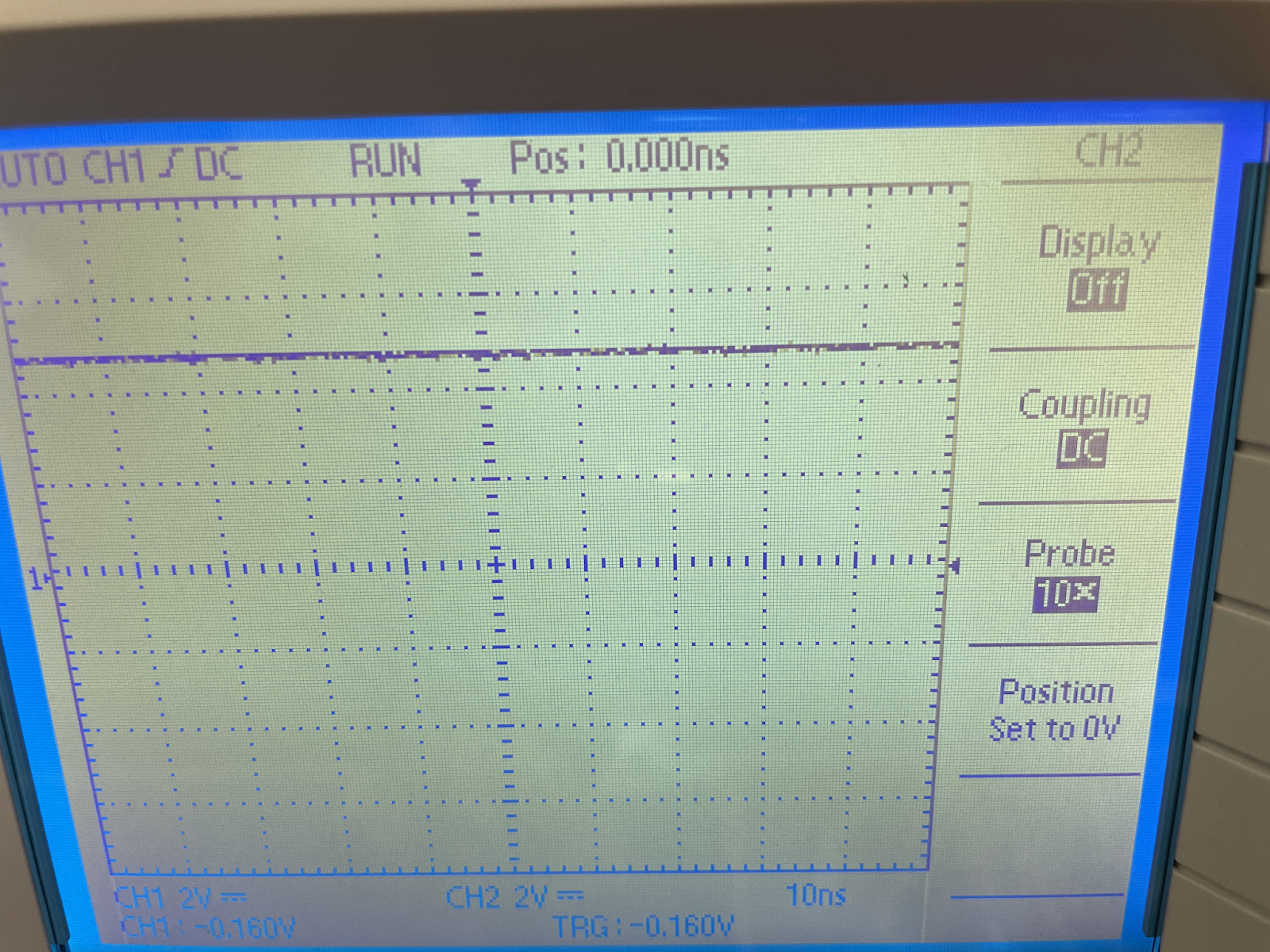

가운데버튼 HORRIZONTAL MENU 눌러보면

파형이 계속 움직이면 제일 우측 trigger의 Level 을 조절해주면 어느 순간 딱 멈춤.

hold off time(edge와 edge사이의 시간=트리거 간의 시간) 보면

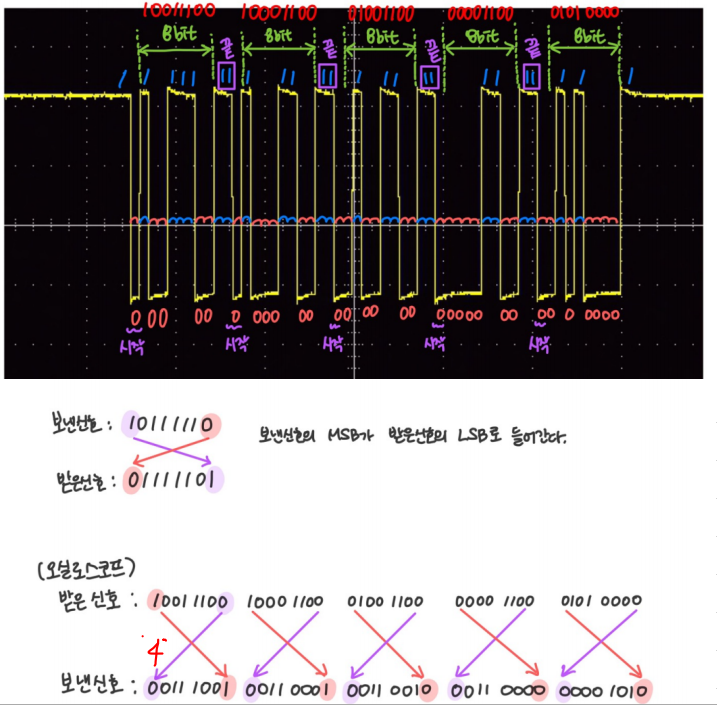

printf(“1234\n”);를 오실로스코프에 찍어보면

보낸신호의 MSB가 받는신호의 LSB로 들어감.(먼저보낸게 먼저가는거임)

receive: startbit(0) 1000 1100 stop(1) stop(1) 0100 1100 stop(1)stop(1)

그래서 뒤집으면 0x31(‘1’)  0x32(‘2’) 0x33(‘3’) 0x34(‘4’)

이처럼 분석을 할 수 있다.
