라즈베리파이와 7인치 터치스크린 연결

라즈베리파이 공식 7인치 터치스크린 (Raspberry Pi Touch Display)

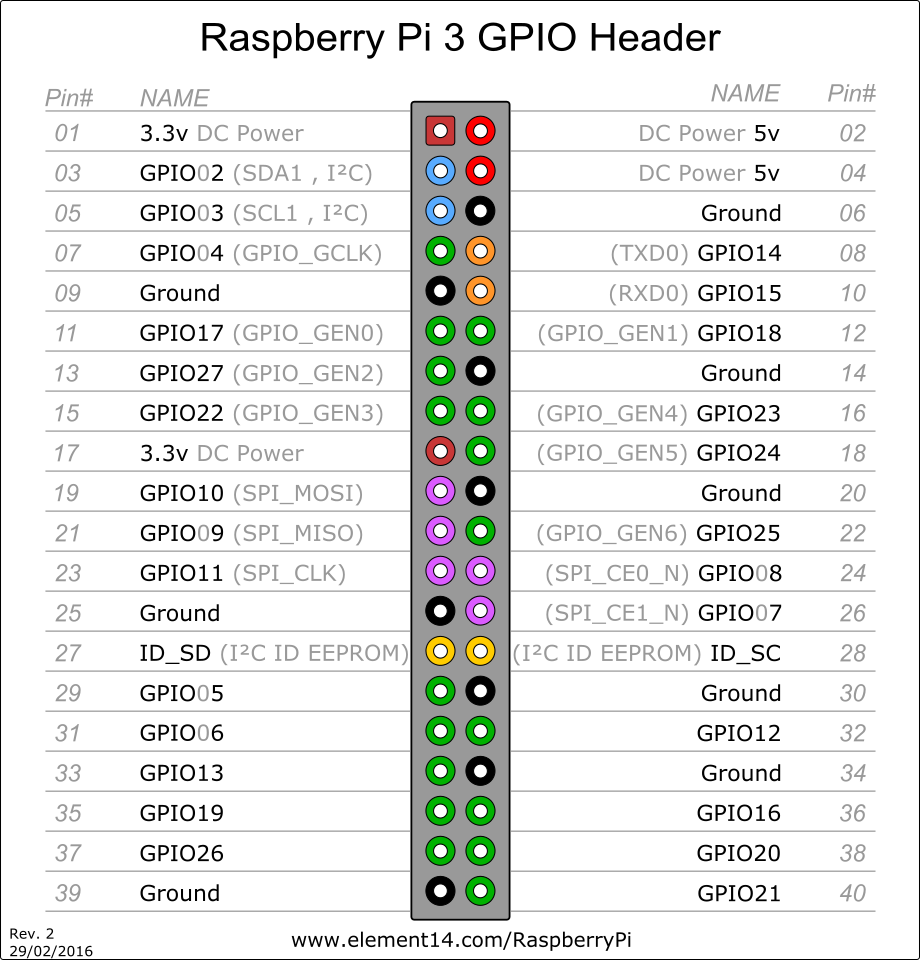

스크린에 있는 보드의 VCC와 GND를 라즈베리파이의 5V와 GND에 점퍼선으로 연결.

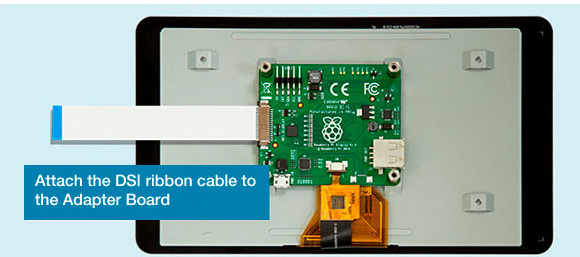

라즈베리파이의 DSI ribbon 케이블

라즈베리파이와 디스플레이 보드의 홀에 각각 연결한다.

보드들을 살펴보면 검정색 일자모양위에 흰색으로 고정핀이 있는데 고정핀을 위로 들어올려 옆으로 눕힌뒤 케이블을 꽂아주면 된다. 양쪽에 꽂아준 뒤



라즈베리파이에 전원을 넣어주면 정상적으로 화면이 켜지고 터치가 된다. b
