[전자회로] piezo 부저+트리머 가변저항

*부저



+, - 극으로 나뉘고 +는 위에 +라고 표시되어있음.

piezzo 부저라고 부르고 4kHz까지 울림. 공명주파수가 4kHz

pwm 없이 부저를 쓰려고 하면 High에 데이터 넣어주면 됨.

다리 길이가 긴쪽이 + 짧은 쪽이 -

그냥 ON OFF할때는 writepin으로 가능함.

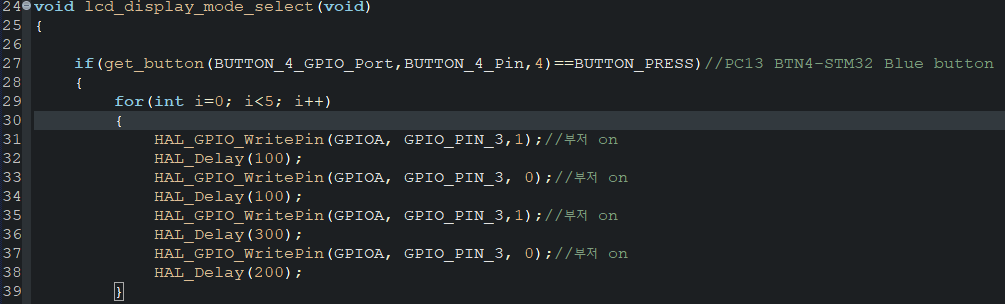

위 사진은 4번 버튼(사용자 blue btn) 눌렸을 때 울리도록 넣은거임.

+는 STM32_GPIO_PIN_PA3에 연결 -는 GND

*트리머 가변저항

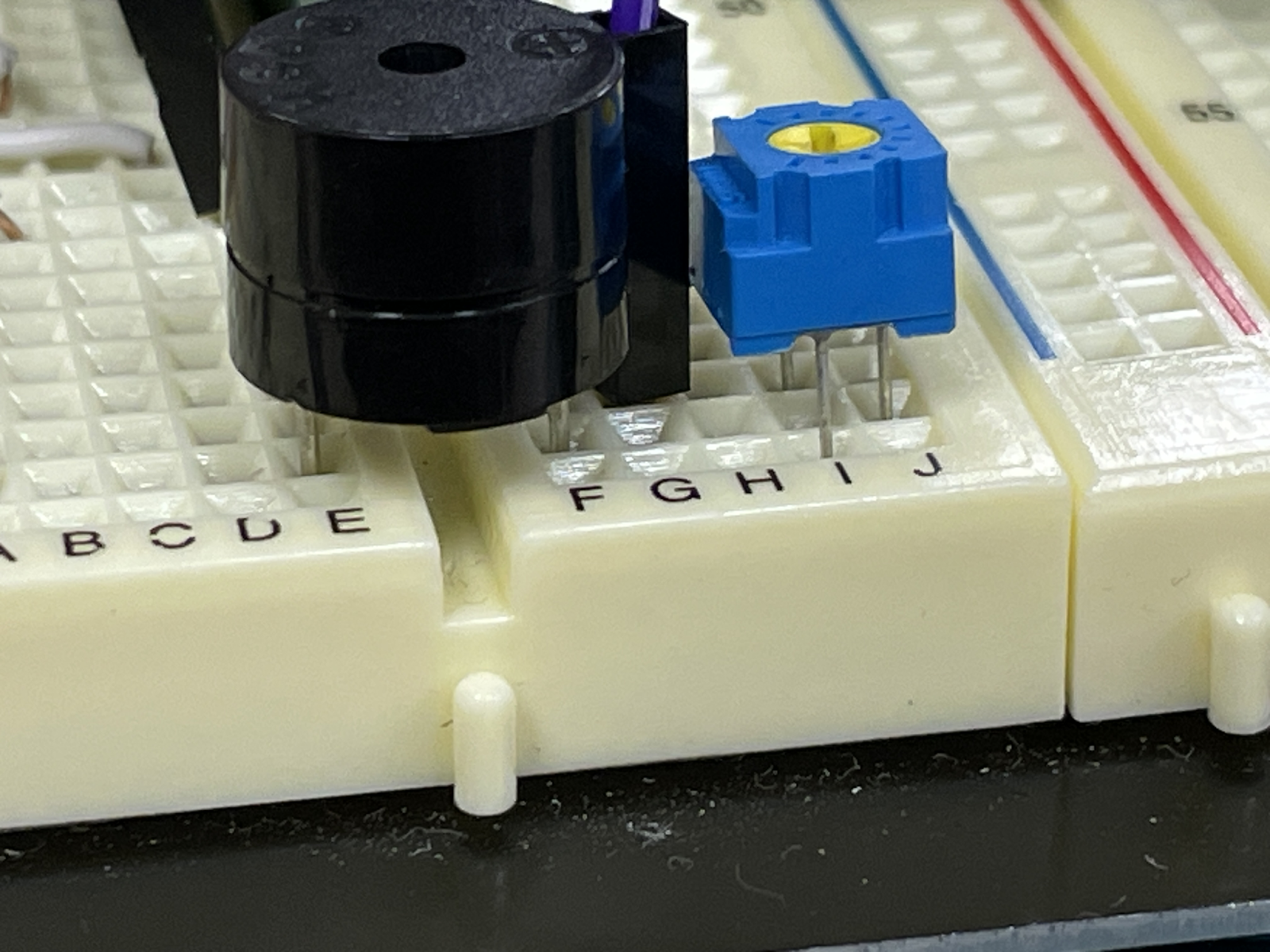

(103-6p 09) + piezo buzzer

가변저항 (왼쪽부터 1번핀 1번에 PA3 data 2번에 piezo+ 3번은 X )  piezo-는 GND에 연결

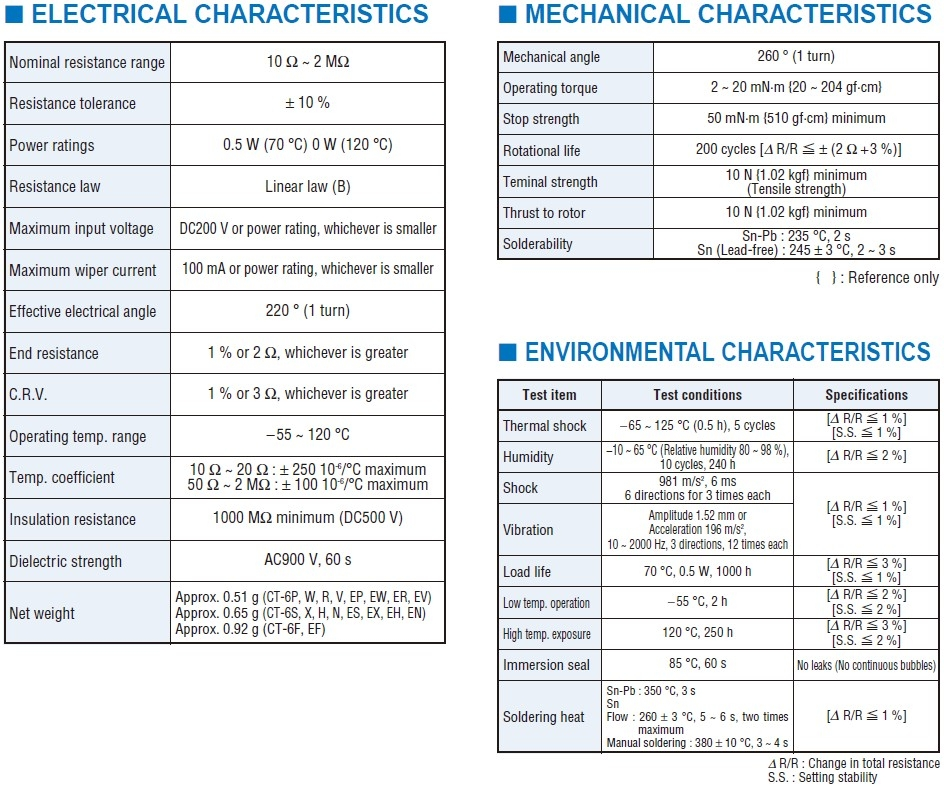

트리머 가변저항 데이터 시트
